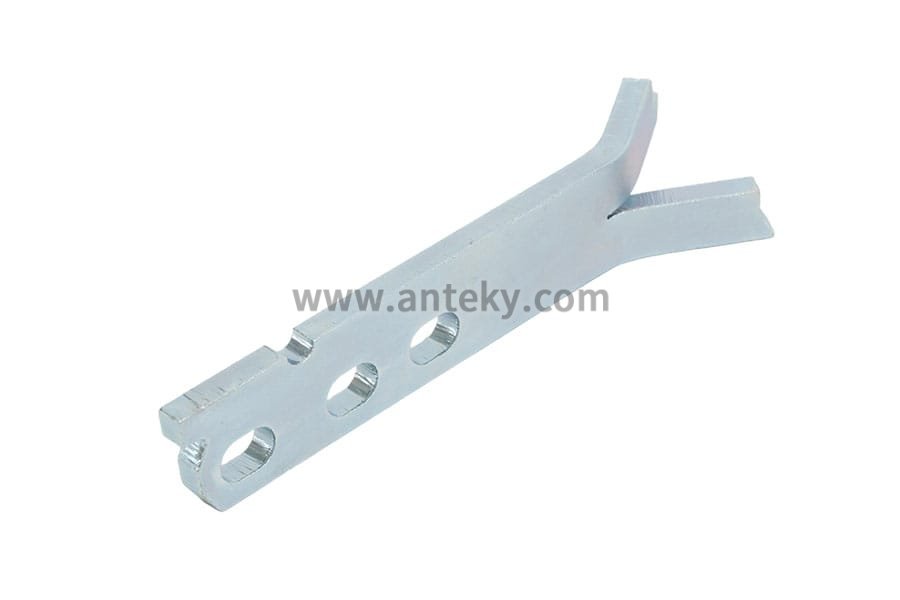

单肩三孔人字板钉FE

产品描述:

单肩三孔人字板钉FE只能承受一个方向的载荷。其形状使其特别适合用于薄型预制构件。板钉上面一侧设置了一个单半圆形凹槽,以增加用于倾斜和转动的加强筋。

产品详情

优势:

1.适用性广

2.大型建筑构件也能安全运输

3.快速连接与拆卸

4.载荷等级 0.7-26T

5.可防止剪力造成的混凝土破坏

6.广泛的应用范围保证了经济解决方案的经济性。


介绍:

安泰克板钉起吊系统均由钢板加工制作而成,通过在端部开孔挂钩,其专用吊具带有转动销,在挂钩时需要转动插销以防脱落。安装平板吊钉时底部钢板锚固于混凝土内部并由扁球形的成型器固定,同时在混凝土形成形成凹槽。

附加信息

  • 001应用领域

    1.适用于在所有条件下提升和运输各种预制混凝土构件。

    2.墙板和楼板、混凝土梁和柱的运输

    3.夹芯板元件的运输

    4.安装锚固件可在不使用倾斜工作台的情况下吊装水平筑造部件。


  • 002产品系列

    1.4T-2.5T-5T-7.5T-10T-12.5T-17T-22T

  • 003技术信息

    1、高辨识度设计

    外露部分在混凝土浇筑后保持清晰可见,并永久标记载荷等级、长度规格及制造商编码,确保现场组件可追溯性与零混淆风险。

    2、超额安全承载

    依据钢结构失效安全系数标准:

    承载能力设计为钢材极限强度的三倍

    吊具承压能力达钢材极限强度的四倍

    3、多元防腐蚀方案

    FV级热浸镀锌(符合重型防腐标准)

    不锈钢(适用于高腐蚀环境)

    4、权威认证保障

    符合欧盟 机械指令 2006/42/EC,产品本体带有CE安全认证标志。


技术手册

升降系统手册

升降系统手册

我们的起重锚固系统完全由钢板制成。其专用起重装置包含一个旋转销,在连接吊钩时必须旋转该旋转销,以防止意外脱落。安装板式起重锚时,底板将永久嵌入混凝土中,并通过一个圆顶形模具固定,该模具同时在混凝土表面形成一个凹陷的凹槽。

文件类型:PDF 文件大小: 267KB
